一、產品介紹
TH型提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著特點。其主要性能和參數符合JB3926-85《垂直斗式提升機》標準。牽引用圓環鏈符合GB/T12718-91《礦用高強度圓環鏈》。TH型斗式提升機可用來輸送溫度較高的物料。用來輸送粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、砂、黏土、礦石等。
TH型斗提機被廣泛的使用于各工業部門，如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。
二、性能特點
1、輸送量大：與同型號HL型相比，輸送量增大近一倍；
2、更換方便，節約成本。因采用了組裝式鏈輪，輪體與輪緣用高強度螺栓聯接在一起。當鏈輪磨損到一定程度時，可擰下螺栓，拆換輪緣，更換方便。從而降低了維修費用。
3、噪音低，符合當前的環保要求，傳動裝置采用了ZLY型減速機，該減速機是按ZBJ19004-88標準生產的新型硬齒面減速機，齒輪經滲碳、淬火、磨齒等工藝精制，具有體積小，重量輕，承載能力高，壽命長，效率高，噪音低點等優點。
4、傳動裝置安裝了逆止器，有效的防止“倒料”的發生。
5、 牽引件為低合金鋼制造的高強度圓環鏈，經合理熱處理后，具有抗拉強度高，耐磨性好，使用壽命長的優點。
6、TH型環鏈斗提機有兩種料斗：ZH（中深斗）一般適用與輸送濕的、易結塊的、較難拋出的物料，如濕砂、型砂、化肥、堿粉等。SH型（深斗）適用于輸送干燥的，松散易拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比ZH型的大。
三、技術規格參數
表1
|
型號 |
提升量 |
料斗 |
傳動鏈輪轉速（r/min） |
牽引部件 |
|
ZH（m3/h） |
SH（m3/h） |
容積（L） |
斗距 |
環鏈規格 |
環鉤規格 |
載荷（KN） |
|
ZH |
SH |
|
TH315 |
37 |
58 |
3.7 |
5.8 |
512 |
42.5 |
φ18×64-7 |
φ18×64-M14 |
≥320 |
|
TH400 |
58 |
92 |
5.9 |
9.4 |
512 |
37.6 |
φ18×64-7 |
φ18×64-M14 |
≥320 |
|
TH500 |
81 |
129 |
9.3 |
15 |
688 |
35.8 |
φ22×86-7 |
φ22×86-M18 |
≥480 |
|
TH630 |
144 |
207 |
14.6 |
23.5 |
688 |
31.8 |
φ22×86-7 |
φ22×86-M18 |
≥480 |
說明：表中料斗容積為盛水溶積，輸送量按此斗容計算時為100%填充，具體選用時應根據物料特性查表2。求得ψ修正值予以修正則為能力輸送量。

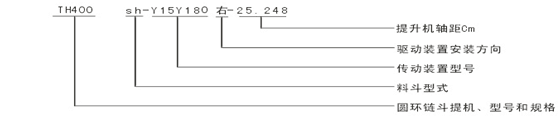

四、標記示例

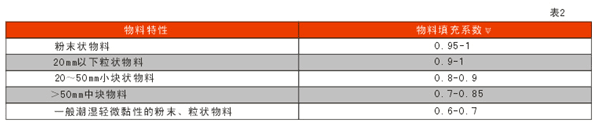

五、料斗填充系數表

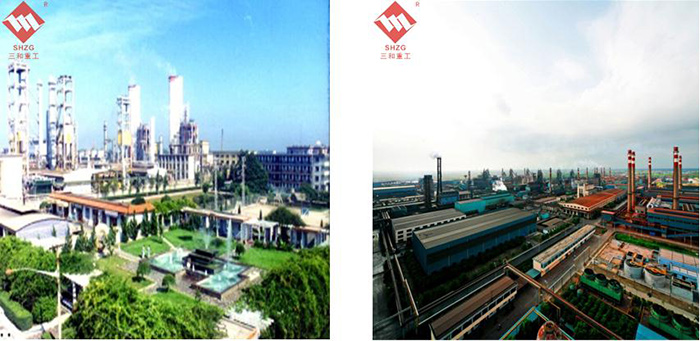

精品案例
|
