一、產品介紹
NSE系列高速板鏈斗式提升機是我公司引進國外同類產品****技術開發的一種新型垂直提升設備。在各工業國家，這類產品被廣泛用于提升粉狀和小顆粒狀物料。
NSE系列高速板鏈斗式提升機共有九種基本型號：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每種型號根據輸送物料的不同，選擇不同的提升速度，****提升速度≤70m/min，****提升高度65m。另外，我公司還可根據用戶要求設計輸送量介于上述型號之間的擴展型號。
二、性能特點
1、輸送能力大：該系列提升機是國內向尖提升機中相近結構尺寸輸送量****的提升機，提升量100-1000m3/h。
2、驅動功率�。翰扇×魅胧轿沽�，誘導式卸料，大容量的料斗密集型布置。在物料提升時，幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30%。
3、使用壽命長：提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂料、提升和卸料時少有散落，減少了機械磨損。采用板鏈式高強度耐磨輸送鏈，在延長了鏈條和料斗的使用壽命。正常使用下，輸送鏈使用壽命延長3年。
4、提升高度高：該系列提升機不用料斗挖料、運行平穩，且采用了板鏈式高強度鏈條，因此可達較高的提升機高度，最高可達65米。
5、提升范圍廣：這類提升機對物料的種類、特性要求。不僅能提升一般和粉料、小顆粒料，而且可提升磨琢性較大的物料和溫度≤200℃。
6、運行可靠性好：****的設計原理和加工方法，保證了整機運行的可靠性，操作、維修方便，易損件少。無故障時間超過2萬小時。
7、結構剛性好，精密高：機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。
8、 密集性好：環境污染少
9、綜合成本低：由于節能和維修少，使用成本低。
三、技術規格參數
|
型 號 |
提升量（m3/h） |
料斗容積（L/m3） |
填充率（%） |
鏈速（m/min） |
物料****塊度占百分比（%） |
|
10 |
25 |
50 |
75 |
100 |
|
NSE100 |
170 |
72.5 |
60 |
65.4 |
35 |
30 |
20 |
15 |
10 |
|
NSE200 |
230 |
96.8 |
60 |
65.4 |
35 |
30 |
20 |
15 |
10 |
|
NSE300 |
308 |
120.8 |
63 |
65.4 |
35 |
30 |
20 |
15 |
10 |
|
NSE400 |
360 |
141.5 |
65 |
65.4 |
50 |
40 |
30 |
25 |
20 |
|
NSE500 |
480 |
188.2 |
65 |
65.4 |
50 |
40 |
30 |
25 |
20 |
|
NSE600 |
600 |
240 |
65 |
66 |
50 |
49 |
30 |
25 |
20 |
|
NSE700 |
700 |
280 |
65 |
66 |
65 |
60 |
40 |
35 |
30 |
|
NSE800 |
800 |
320 |
65 |
66 |
65 |
60 |
40 |
35 |
30 |
|
NSE1000 |
1000 |
391 |
65 |
66 |
65 |
60 |
40 |
35 |
30 |

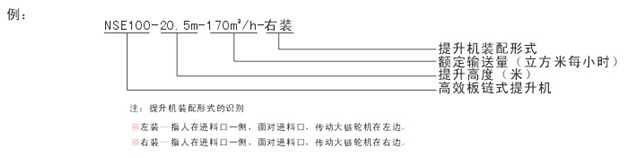

四、標記示例
五、結構
NSE板鏈式提升機由運行部件、驅動裝置、上部裝置、中部機殼下部裝置組成。
運行部件—由料斗和高強度板鏈組成。
驅動裝置—由驅動平臺、驅動組合、傳動鏈組成。驅動組合通常由ZSY硬齒面減速機、YOX液力偶合器、Y系列電機、檢修用XWD減速機、手動離合器（或電磁離合器)組成。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
左裝：面對進料口一側，驅動裝置組合和傳動鏈在機殼左側。
右裝：面對進料口一側，驅動裝置組合和傳動鏈在就機殼右側。
上部裝置—由上部機殼（安裝有軌道）、上罩、卸料口（裝有防回料板）、頭軸裝配、逆止器等部件。
中部機殼—分為與上部裝置聯接的帶支撐首節中間節、帶檢視門中間節、標準中間節（均為3.0米高）、和1米、1.5米高的非標準中間節，使得提升機能以0.5米一檔來獲得不同的高度。
下部裝置—包括下部機殼、進料口、尾軸裝置、張緊裝置，并有旋轉探測儀、粒位開關供選配。

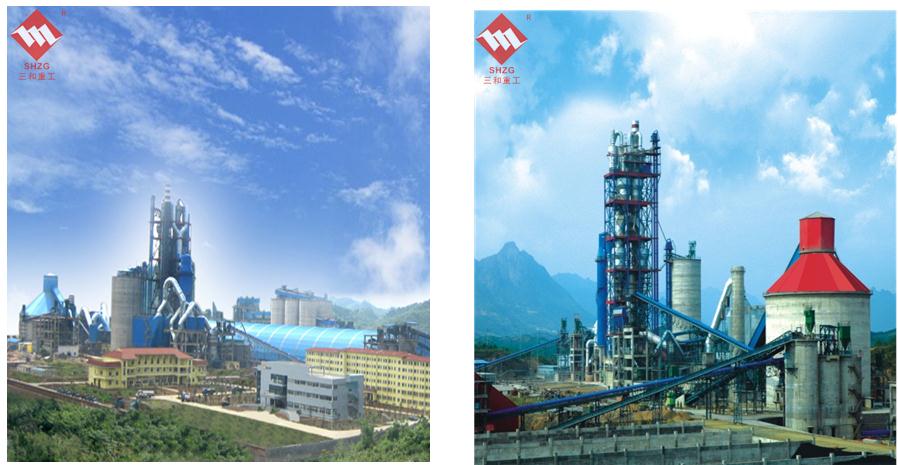

精品案例
|
